Oupiin présente la série 8980 conçue pour répondre aux besoins de connectivité haute vitesse (jusqu’à 800 Gb/s) tout en garantissant une excellente intégrité de signal, tenue mécanique et performance thermique.
Grâce à leur conception modulaire, ces connecteurs s’intègrent facilement dans des systèmes à forte densité de composants, typiques des data centers, équipements réseau et solutions de stockage.

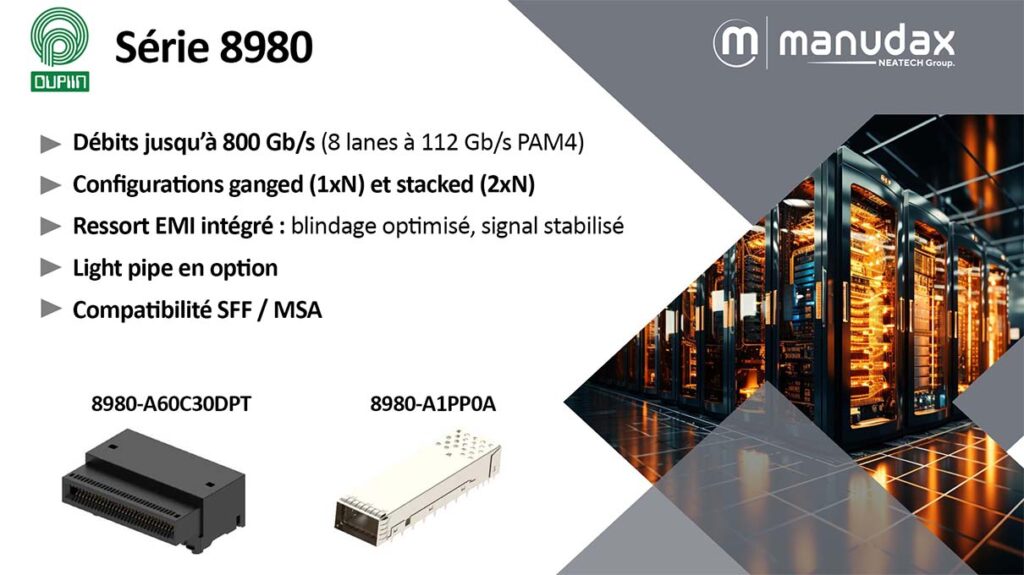

Configurations disponibles dans la série :
- 8980-A60C30DPT : connecteur OSFP112 à 60 broches,
- 8980-A1PP0A : cage 1×1 port, à montage press-fit, avec ressort EMI intégré
Caractéristiques clés
- Débit supporté : jusqu’à 800 Gb/s (8×112 Gb/s PAM4)
- Topologies multi-ports disponibles : 1×1, ganged (1xN), stacked (2xN)
- Courant nominal : 0.5 A
- Résistance de contact : ≤ 50 mΩ
- Résistance d’isolement : ≥ 1000 MΩ
- Tension de tenue diélectrique : 300 VAC
- Température de fonctionnement : -40 °C à +85 °C
- Matériaux : acier inox, alliage Cu-Ni-Si, LCP UL94V-0
- Conformité : RoHS, SFF/MSA
Avantages techniques
- Blindage EMI optimisé (Spring Plus) pour une meilleure stabilité du signal
- Compatible soudure vague et refusion jusqu’à 260 °C
- Option light pipe pour intégration de LED
- Structure mécanique pensée pour la dissipation thermique en environnement dense
Zoom technique
Connecteurs testés selon les normes EIA-364, MIL-STD-202 et MIL-STD-1344A, garantissant fiabilité et tenue environnementale.
- Soudabilité ≥ 95 % | Température : 245 ±5°C | Profil refusion : pic à 260°C
- 500 cycles d’endurance validés | Conditionnement sécurisé
